Hängeschrank MAR-VAN für Ducato / Boxer / Jumper 2006+ / Movano 2021+ / Proace Max 2024+
Zusatzmodul zur Basis-Tragkonstruktion MAR-VAN.
Die angegebenen Preise gelten für 1 Schrank-Set.
| Kategorie: | Stützkonstruktionen |
|---|---|
| ? Für Fahrzeuge: | Fiat/Peugeot/Citroen, Opel, Toyota |
| ? Typ: | Zusatzmodul |
Dieses Produkt ist derzeit nur für die Höhe H2 bestimmt.
Decken-, Ober-, Wand- oder Hängeschränke? Egal, wie Sie sie nennen, ihre Herstellung ist ein Kinderspiel.
Wir haben die Schränke in verschiedenen Längen vorbereitet, damit jeder das Passende findet. Ein leichter und sehr stabiler Schrankrahmen, der perfekt auf unsere Tragkonstruktion MAR-VAN passt.
Technische Daten:
- Höhe: 300 mm
- Tiefe: 325 mm
- Länge: 300, 400, 500, 600 mm
Installation:
- Platzieren Sie die Distanzstücke an den vorbereiteten Positionen im oberen, unteren und hinteren Teil der Seitenwände.
- Wir empfehlen, die markierten Verbindungsstellen mit einem Bohrer von 2,5 mm Durchmesser vorzubohren.

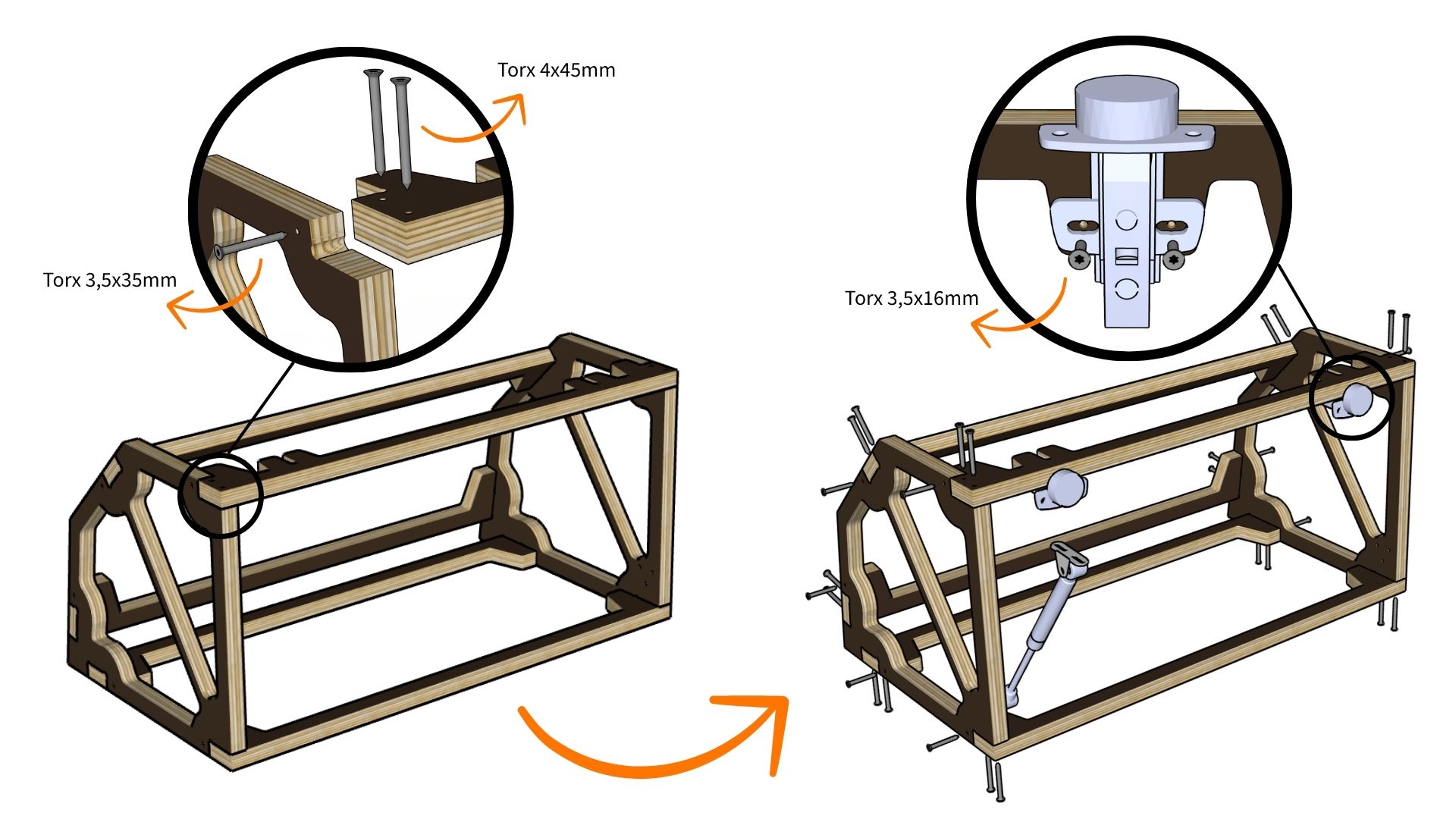

- Befestigen Sie anschließend jedes Distanzstück an beiden Enden mit drei Schrauben gemäß der Abbildung unten. Verwenden Sie an der oberen und unteren Seite des Distanzstücks Schrauben 4 × 45 mm, an der Seite Schrauben 3,5 × 35 mm.
- Montieren Sie an der Unterseite des oberen Distanzstücks 2 Stück Scharniere mit Schrauben 3,5 × 16 mm. An den Scharnieren befestigen Sie anschließend die selbstgefertigten Türen.
- Wählen Sie die Seite aus, auf der die Stütze für die obere Türöffnung platziert werden soll, und montieren Sie die Stütze.
- Befestigen Sie den fertigen Schrankrahmen mithilfe von Schrauben an der bereits installierten Tragkonstruktion MAR-VAN.
- Die so vorbereitete Schrankbasis können Sie anschließend mit einem beliebigen Material verkleiden.
Das Deckenkonstruktionsmodul ist für die Installation dieser Schränke nicht erforderlich.
.jpg)
Unsere Tipps:
Das Material für die Schrankverkleidung kann sehr dünn und leicht sein, da der Schrankrahmen selbst die erforderliche Stabilität gewährleistet. Sie können beispielsweise unser furniertes Sperrholz in verschiedenen Dekoren mit einer Dicke von nur 4 mm, alternativ Hohlkunststoffe, Wabenplatten oder andere leichte Materialien verwenden.
Die Rückwand des Schrankes muss nicht verkleidet werden, wodurch Sie weiteres unnötiges Gewicht sparen können. Um zu verhindern, dass gelagerte Gegenstände herausfallen, können Sie die Rückwand beispielsweise einfach mit Stoff beziehen.
In der Standardausführung wird der Schrank mit Schrauben an unserer Tragkonstruktion befestigt. Für maximale langfristige Festigkeit empfehlen wir, die einzelnen Verbindungen gleichzeitig mit Polyurethan-Kleber zu verkleben. Ausgenommen hiervon sind Fälle, in denen die Schränke jederzeit einfach demontierbar sein sollen.
Packungsinhalt:
|
Rippe |
Rippe |
Distanzstück |
Distanzstück |
Stütze |
Schraube |
Schraube |
Scharnier |
Aufhängung |
Schraube |
|
| MAR 428 | MAR 429 | MAR 430 | MAR 434 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 010 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| MAR 428 | MAR 429 | MAR 431 | MAR 435 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 011 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 432 |
MAR 436 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 012 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 433 |
MAR437 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 013 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| Bezeichnung | Maße (HxBxT) | Gewicht |
| VAN 010 | 300x600x325mm |
1,75 kg |
| VAN 011 | 300x500x325mm |
1,65 kg |
| VAN 012 | 300x400x325mm |
1,55 kg |
| VAN 013 | 300x300x325mm |
1,45 kg |
Das Gewicht der Konstruktion ist als Gewicht der nackten Rippen ohne Scharniere und Stütze angegeben.
